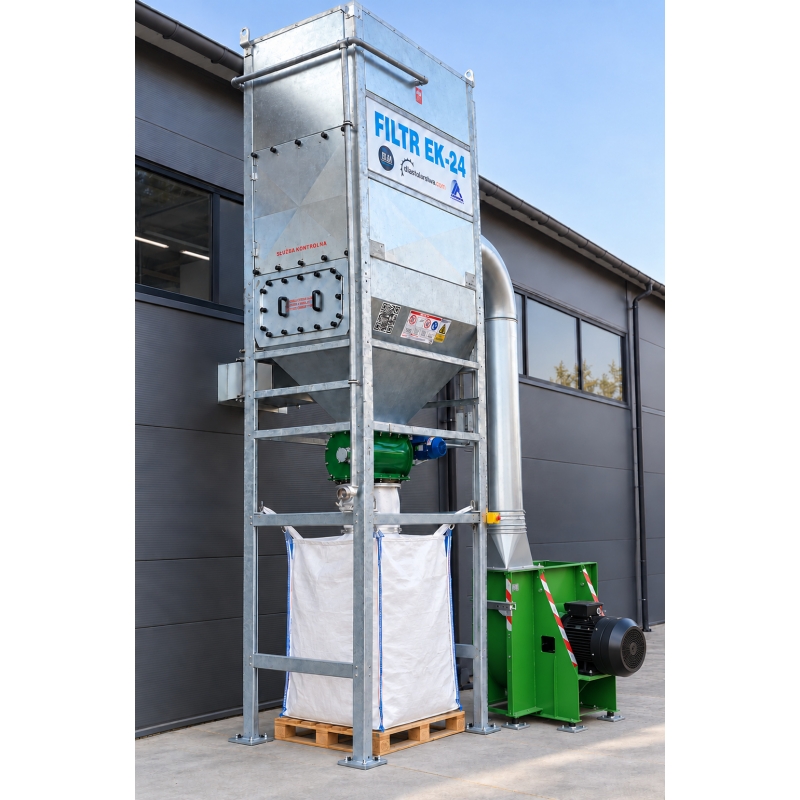

Filtr EK-24/Odciąg trocin o wydajności 6500m3/h (zabudowany)

SKUTECZNE ODPYLANIE KILKU MASZYN JEDNOCZEŚNIE

Wydajność 6 500 m³/h umożliwia skuteczne odprowadzanie zanieczyszczeń z kilku urządzeń jednocześnie, zwiększając wydajność instalacji oraz komfort pracy. Filtr doskonale współpracuje m.in. z: wyrówniarkami, grubościówkami, piłami tarczowymi i formatowymi, piłami panelowymi, strugarkami czterostronnymi, okleiniarkami, maszynami CNC, ploterami frezującymi oraz szlifierkami.

SOLIDNA KONSTRUKCJA

• Konstrukcja ze stali o grubości 2 mm, ocynkowanej ogniowo lub malowanej proszkowo. Elementy konstrukcji skręcane są śrubami 8.8 z wkładkami teflonowymi.

• Tunel wlotowy i elementy wzmacniające wykonane ze stali o grubości 3 mm.

• Jednorodny, gładki kosz sitowy bez elementów spawanych - ułatwia przepływ powietrza i ogranicza osadzanie się frakcji odpadowej.

• Gromadzenie odpadów: worek typu Big Bag.

AUTOMATYCZNE OCZYSZCZANIE WORKÓW FILTRACYJNYCH

EK-24 wyposażony jest w elektrowibrator o mocy 0,09 kW w wykonaniu ATEX. Worki filtracyjne wykonano z materiału antyelektrostatycznego i wodoodpornego o gramaturze 350 g/m² i przepuszczalności powietrza 240 l/dm²/min. Automatyczny system oczyszczania pracuje w odpowiednio dobranych cyklach czasowych, dostosowanych do rodzaju odpylanego surowca.

WENTYLATOR WTK I STEROWANIE

Wentylatory WTK stosowane w filtrach EK-24 posiadają samoczyszczące wirniki oraz wzmocnioną konstrukcję zapewniającą stabilną, długotrwałą pracę. Sterowanie odbywa się za pomocą centrali z zabezpieczeniami i układem czasowym elektrowibratora oraz silnika wentylatora. W zestawie znajduje się szafa sterująca z falownikiem 5,5 kW. Dostępne jest również automatyczne sterowanie filtrem bezpośrednio z maszyn.

ODZYSK CIEPŁA - POWRÓT OCZYSZCZONEGO POWIETRZA

Kanał powrotu powietrza z klapą lato/zima umożliwia skierowanie zimą oczyszczonego i przefiltrowanego powietrza z powrotem do hali produkcyjnej.

• ograniczenie strat ciepła,

• łatwiejsze utrzymanie temperatury w hali,

• zmniejszenie kosztów ogrzewania,

• poprawa komfortu pracy.

ŚLUZA CELKOWA 300 × 500 - KONTROLOWANY ODBIÓR TROCIN

Jednym z kluczowych rozwiązań zastosowanych w EK-24 jest śluza celkowa 300 × 500 PU NN, montowana w dolnej części filtra, przy jego wylocie. Oddziela ona strefę filtra od strefy zewnętrznej. Śluza blokuje przepływ powietrza, jednocześnie przepuszczając trociny i inne odpady. Dzięki temu materiał może swobodnie opadać do worka Big Bag bez niepożądanego podmuchu powietrza, co usprawnia odbiór odpadów i pracę całego układu.

PARAMETRY TECHNICZNE

Wydajność 6 500 m³/h

Powierzchnia filtracyjna 22,8 m²

Liczba filtrów 24 / 1500 / 200

Gromadzenie odpadów worek typu Big Bag 1000 L

WYPOSAŻENIE

• wentylator WTK-5 - 5,5 kW,

• szafa sterująca z falownikiem - 5,5 kW,

• śluza celkowa 300 × 500

• kanał powrotu powietrza z klapą lato/zima,

• klapa P.POŻ.

KOMPLETNE INSTALACJE ODPYLAJĄCE

Oferujemy również projektowanie i wykonanie kompletnych instalacji odpylających - od doboru odpowiedniego urządzenia, przez projekt i wykonanie instalacji, aż po montaż u Klienta.

TRANSPORT I MONTAŻ

• Transport na terenie Polski do 200 km - 550 zł netto.

• Transport powyżej 200 km - 3,00 zł/km netto.

• Montaż filtra u Klienta - wycena indywidualna, zależna od lokalizacji i zakresu prac.

Cena urządzenia nie obejmuje montażu.

Uwaga: zdjęcia zamieszczone w ofercie mają charakter poglądowy.
